高効率の770mmCNC横軸帯のサー 低素材消費

高速 横段 帯 式 切断 機 は 材料 の 消費 を 少なく する

機械ツールの性能特性
1. この機械は,様々なアルミニウムリングとアルミニウム合金丸い棒を切ることができます. それは高速,高効率,高作業部件切断精度の利点があります.

2便利な操作と保守,信頼性の高いパフォーマンス,エネルギー節約と材料節約などの明らかな利点があります.機械製造および保守産業で広く使用されています.

3ガイドの精度,安定した信頼性の高いセーリングを保証するダブルコラム構造.

4歯は水力的に固定され,材料を固定するのに便利で,模具材料を切るのに適しています.

5バンドセーリングマシンの伝送メカニズムが正確にバランスされ,振動を減らすために修正され,セーリングベルトが壊れ,歯を引っ張るのは簡単ではないことを保証します.

機器の名前

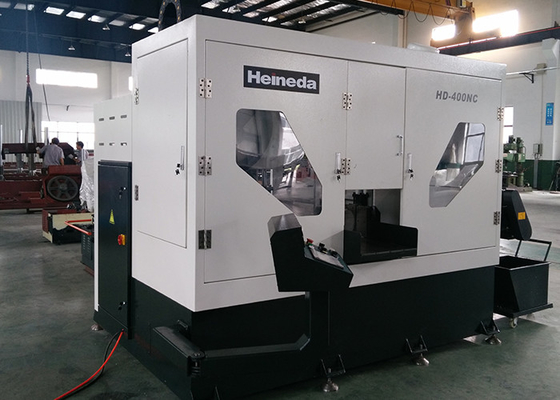

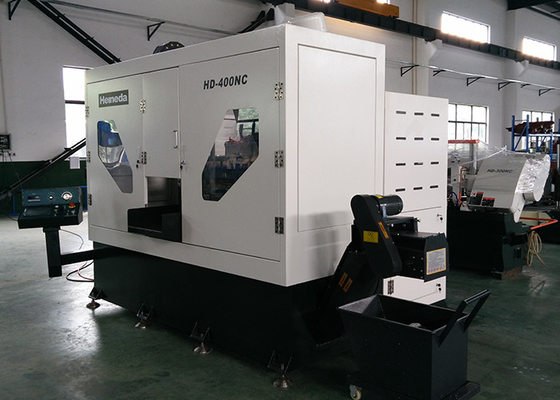

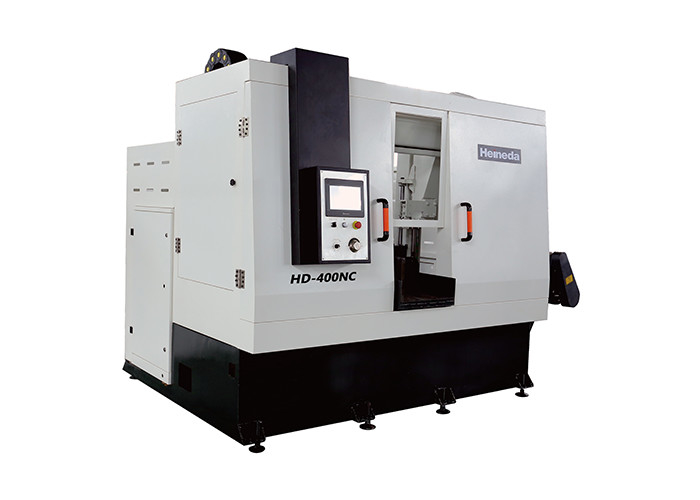

HD-400NC 丸棒 高速水平ジグザ切断装置

エネルギーメディアの要求と消費

● エネルギー 介質 の 状態

電源:三相交流電源

電圧 AC380V ± 10%

周波数: 50Hz ± 2%

● 圧縮 空気: 一般 的 の 工業用 圧縮 空気

空気圧: 0.4 MPa ~ 0.6 MPa (設備自体の空気源アクセスポイントには圧力調節フィルターがあります)

航空交通: ≥3m³/ h

空気の質:過濾と乾燥

● 設備の操作環境の要件

最大環境温度は45°C

最低環境温度: -10 °C

相対湿度: <67%

● エネルギーとメディアの消費量 (機器の通常の動作中のエネルギーとメディアの消費量は,表2-1に示されています)

表 2-1 理論によるエネルギーとメディア消費

1.1 装置の使用

主にアルミニウムブロックとアルミニウム合金の収穫に使用されます.

1.2 切断用品の種類と仕様

●合金タイプ: 1 × × × -7 × × × × シリーズ アルミ合金

1.3 切削装置の主な特徴

材料の消費量が少なく/切断効率が高い/運用コストが低い/全範囲の安全保護/省エネ 環境保護

設備の主要技術パラメータ

機器の実行規格

金属切断の一般的技術条件 GB / T 9061-2006

メタル切断溶接のための一般的技術条件 JB / T 9873-1999

横断テープソウベッド 第2部分 JBT4318.2-2002 パラメータ

横断テープ用床の精度試験 第3部 JBT4318.3-2002

横断テープ用床 第4部分 技術条件 JBT4318.4-2002

メタル切断液圧システムに関する一般的技術条件 JB / T10051-1999

工業機械と電気機器,一般的技術条件の第一部分 GB/T 5226.1

機械の安全保護 GB 16454

電気システム GB 52261

機器 各種機器のすべての部品および様々な楽器は,すべて単位 (Si) 単位である.機器の主な構成要素には,機械的,電気的,電子的装置が含まれます.誤りや事故による損害を防ぐための信頼性の高いセキュリティ保証です.

装置の組成と特性説明

金属切断の一般的技術条件 GB / T 9061-2006

メタル切断溶接のための一般的技術条件 JB / T 9873-1999

横断テープソウベッド 第2部分 JBT4318.2-2002 パラメータ

横断テープ用床の精度試験 第3部 JBT4318.3-2002

横断テープ用床 第4部分 技術条件 JBT4318.4-2002

メタル切断液圧システムに関する一般的技術条件 JB / T10051-1999

工業機械と電気機器,一般的技術条件の第一部分 GB/T 5226.1

機械の安全保護 GB 16454

電気システム GB 52261

機器 各種機器のすべての部品および様々な楽器は,すべて単位 (Si) 単位である.機器の主な構成要素には,機械的,電気的,電子的装置が含まれます.誤りや事故による損害を防ぐための信頼性の高いセキュリティ保証です.

装置の組成と特性説明

装置組成プロファイル:

装置は,切断テープの切断,液圧システム,切断テープ冷却潤滑装置,チップ輸送装置,安全シールド,電気制御システムと自動制御システムから構成されています.その類のもの.

3.1 切断された切断機

● ベルト サー は,底部,切断 器,サー 輪,伝送 部分,給餌 器,ベッド 部分,テープ 張り 装置,腕,左 右 ガイド 輪 の メカニズム から 構成 さ れ ます.

● ベース と 切断 部分: 刃 は 溶接 し て 鉄板 で 処理 さ れ,火 に 戻る よう に 処理 さ れ ます.表面 の 砂 吹き 処理,精密 な 加工,良好 な 構造 設計,美しい外見;

● サーフ ホール の 部分: 硬い アルミ プレート (7075-T61) を 輸入 し,完成 し,円筒 輪 は vulkanized ゴム の 袋 を 通過 し て 操作 の 騒音 を 減らす こと が でき ます.シールホールは平らな均衡調整で動いています滑らかに回転し,長寿です.

● トランスミッション セクション: ダイトン 変形モーター,同期 滑輪構造によって駆動され,電力はアクティブ 滑輪に伝達され, ソーベルトは高速動作です.トランスミッション効率は高く安定しています. 速度は500-2000m / min,速度範囲は大きく,アルミ合金の様々なグレードの切断に切り替えることができます.

● フィード システム: フィード システムは水力圧で動いて,フィード 速度は0-2m/minで,ステップレスの速度調節です.

● サードウ の 昇降: 二重 の 傾き 柱 と 線形 の スライド 構造 を 上げ 軌道 に 用い, サード テープ の 駆動 側 に 二 線 の ガイド, サード テープ の 緊縮 側 に 一 線 の ガイド を 採用 し て い ます.線形スライドはHGW45 / HGW35です.

● ベッド 部分: ベッド テーブル は HT300 で でき て い ます.材料 톱 に 十分な 支え を 与える だけ で なく,固定 の 位置 を 確保 する ため の 液圧 クランプ の セット も あり ます.切断材料のストロークを定義し,切断が安定していることを保証する.

● サーブ ストレッチ メカニズム: サーブ ストレッチ メカニズムは,電気接続圧力計を使用して,ストレッチ値を表示し,断片帯の保護を使用し,水力駆動によって駆動されます.

● サーブバンドガイド装置: サーブバンドガイドの左側と右側を使用します. ガイドホイルの各グループには 4 つの調整可能なガイドロールが固定されています. ホイールの材料は合金構造鋼 (15CrMo) でできています.表面炭化化物消化,硬さ50-55hc,よく耐磨性があり,ストライプセクションは,ガイドの精度を保証する磨きで処理されています. さらに,シールバックにワルフスタン鋼リングがあります.切断時に,切断テープに十分な支えを与えることができる固定腕に搭載され,移動腕は構造を調整するように設計され,固定軍は統合として設計されています.スライダーに搭載されている2つの柱がベースと固定腕の下に接続されるように,安定した形 フレーム構造 十分なサポートを提供するために,セーリングが頻繁に減少し,振動を減らすことができます.

●完全自動給餌システム: 給餌ベッドの1つのグループが給餌ベッドの水力クランプで,給餌後,パッドクランプ材料,線路にフィードクランプを駆動する水力シリンダーによってフィード機能と複数回フィードすることができます完全自動固定が制御されず,手動的な介入は必要ないという利点があります. 誤差精度は± 1mmです.

3.2 液圧システム

● サービス 対象: サーブ 帯 が 張っ て いる. サーブ 帯 は 固定 さ れ, 固定 さ れ, 自動 供給 メカニズム が 設置 さ れ て い ます.

● 主要 な 特徴:

独立ポンプステーション 集中電磁弁制御

管の接続に加えて,鋼管が接続され,圧力損失は効果的に減少します.

● 主要な技術パラメータ:

システム圧力 7MPa

作業圧 5〜6MPa

作業介質 ISO46 耐磨液体油

作業温度 10°C~55°C

冷却モード 風冷却機

騒音 ≤80dB

3.3 ソーテープ冷却潤滑装置

● ガス型 エアロソール式 冷却装置 を 採用 する.

● 主に 油タンク,空気ポンプ,パルス コントローラー,ノズル,電磁弁 など で でき て い ます.

● 装置を圧縮空気で動かす後,空気と冷却油を混ぜて,サーブベルトの歯の部分を噴霧し,表面を油膜を形成します.切断中に発生した熱を迅速に分散させる表面の高精度を保証する.

2 特徴:均質なスプレー,良い冷却効果,サーの性能を改善

サーブ刃の使用寿命を向上させる

切断面の滑らかさを向上させる

チップシステムの磨きを減らす

冷却油は植物から抽出され,無毒で無害です

3.4 チップ輸送装置

● 切断 機 の 内側 に は,スライダー を 用い て アルミニウム を 引き出し,エレベーター に 滑らせ て ください.

● 切る 場所 に は,金属 板 の 導き と 保護 が 用い られ,切る 場所 に は 切る アルミ が 入れ られ ます.

3.5 安全保護

● 完全な保護,アルミヘリコプターと油霧の噴霧による汚染を防止します.

● シールド の 前 と 後 に メンテナンス ドア が あり,毎日 の メンテナンス や ソー ベルト の 交換 に 便利 です.ドアはすべてのPLC出力電源を開きます同時に,アラーム信号はタッチスクリーンに表示され,対応するスイッチに対応します.

3.6 電気・自動制御システム

● 床 に 立っ て いる 電動 制御 装置,独立 的 な 負荷,即時 停止 確認 ボタン

● コントロールキャビネット電源 AC: 380V / 50Hz 3相 4線 DC: 24V

● プログラム可能なコントローラ (PLC) を使ってプロセス制御とプログラム可能な人間 (HMI) インターフェースを使用して,生産プロセスパラメータ入力,人間機械インターフェースにはパラメータ設定があります.データ表示重要なデータ パスワード保護 障害者アラーム 障害者表示 障害者診断 機能

● この 装置 に は 手動 制御 と 自動 制御 の 機能 が あり ます.

● 装置 の 操作 ディスク ボタンは,水 防 塵 防 塵 シュナイダー ボタンを 使用 し て い ます.ただし,象徴 的 な 指示 が 付いており,色 で 表示 さ れ ます.

● コンピュータ 通信 ポート が 予約 さ れ て い ます.

● 電気 の 制御 ボックス を 備えた 隔離 設計 (防水)

7.5 機器の作業環境: 機械は,以下の作業環境において長期安定性を要求する.

7.5.1 電源:AC380V ± 10%,50Hz ± 1Hz

7.5.2 周囲温度: 5 ~ 40 °C

7.5.3 相対湿度: <85%

7.5.4 圧縮空気圧:0.5〜0.8MPa

7.6 設備の安全性

7.17.1 設備には過負荷防止装置,個人保護装置,緊急シャットダウンボタンがある.

7.17.2 装置は故障なく16時間以上利用可能であるべきである.
