アルミ合金500-2000m/minを切る省エネCNCの帯鋸

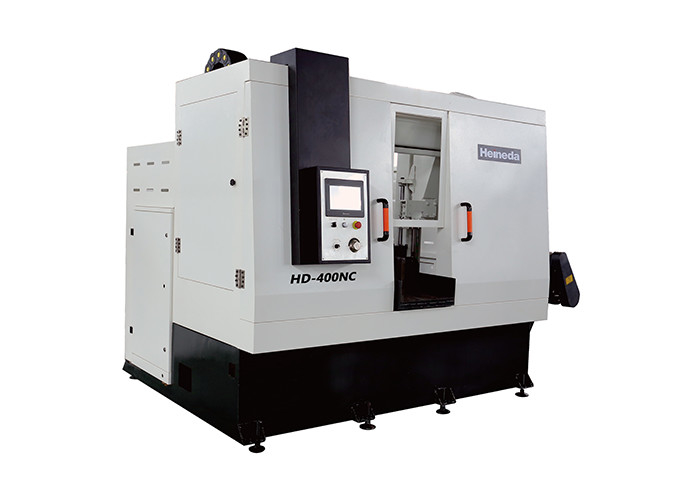

HD-400NCの高速横のバンドは機械裁ちのアルミ合金を見た

製品の説明

この機械は見たさまざまなアルミニウム インゴットそしてアルミ合金の丸棒をできる。それに正確さを切る高速、高性能および高い工作物の利点がある。

供給クランプservoは溶接され、和らげられ、そして砂を吹き付けられ、そして次に機械で造られ、そして組み立てられるセクション鋼鉄および中型の版で固定長メカニズム構成される。円形の棒の380まで締め金で止めることができ、対面ねじ棒を採用するフレーム タイプ対面同期集中油圧クランプ。集中させ、行為を締め金で止め、与え、そしてサイズ分けを達成する/Hydraulicモーターはサーボ ギヤ モーター/線形スライドの柵のグループ/球ねじによって完了し、遅い開始および遅い停止の機能、および最高の打撃を備えている。

鋸の弓上昇のサーボ供給システムは2.0kwサーボ ギヤ モーター、二重コラム ガイドのメカニズム、線形スライドの柵/スライダー/球ねじおよび補助油圧上昇シリンダーで構成される。

鋸ベルト ガイドの車輪は上部を採用し、左右ガイドの精密ローラーおよびタングステン鋼鉄のより低いセットは裏付けの車輪を見た。それは55HRCに、高いガイドの耐久性と達することができタングステン鋼鉄の支持の車輪は鋸で挽くプロセスの間に主に耐える抵抗に見、高速で動くとき鋸で挽くベルトの接触表面は均一である。

装置の主要な技術的な変数

●最高の鋸で挽く能力:400 （mm）

400x400

●Sawlersの直径:φ700 Xの2円形（mm）

●鋸速度:500 | 2000のm/分（可変的な頻度速度）

●Sawdowの送り速度:100 | （鋸で挽く材料および指定に従って調節される） 2000mm/分

●鋸テープ サイズmm:7050L × 34Wの× 1.1t （堅い合金は見た）

●厚さmmの切断:≤ 2

●斜面を取りなさい:≤0.5 °

●長さの固定正確さmm:± 1

●鋸引きは平らではないmmではない: <>

●鋸のストリップの生命M2:50-150

●鋸の表面の粗さのμm:≤ 50

●率のcm2/分の切断:500 | 1500 （単位時間内の横断面区域を切る効率の単位を切る）

●騒音の索引:≤ 85dB

●鋸テープ タイプ:単一のある油圧テンショナー/弛緩

●挿入物モード:油圧ドライブ

働くパラグラフの地上の高さ:770mm

●安全:

壊れた革紐は感じる張力圧力であり圧力は異常の空気のハイドロリック ブレーキ装置、鋸旅行停止する回転をである。

bullfinは現在の積み過ぎの保護によって採用される。

鋸ベルトの上椀に衝突の保護機能がある。

1.1装置の名前

HD-400NCの円形の棒の高速横のzigzaの鋸引きの単位

1.2装置使用

アルミニウム インゴットそしてアルミ合金の穀物のために主に使用されて。

1.3の鋸で挽くプロダクト変化および指定

●合金のタイプ:1つの××× -7の×××シリーズ アルミ合金

鋸で挽く単位の1.5の主な特長

低の物的消費より少なく/鋸で挽く効率の最高/操業費用/フル レンジ/省エネ安全保護。環境保護

1.6エネルギー媒体の条件および消費

●エネルギー媒体の条件

力:三相交流電力

電圧:AC380Vの± 10%

頻度:50Hz ± 2%

●圧縮空気:概要の産業圧縮空気

空気圧:0.4 MPa | 0.6 MPa （装置の自体に空気源の接点圧力調整フィルターがある）

航空交通:≥ 3 m3/h

エア・クオリティ:ろ過および乾燥

●装置操作の環境の条件

最も高い周囲温度:45 ° C

最低の周囲温度:-10 ° C

相対湿度: <67>

●エネルギーおよび媒体の消費（装置の正常運営の間のエネルギーそして媒体の消費は表2-1はで示されている）

表2-1エネルギーおよび理論によって計算される媒体の消費

装置実行標準

概要の技術的な状態GB/T 9061-2006を切る金属

溶接JB/T 9873-1999を切る金属のための概要の技術的な条件

横のテープ鋸のベッドのパート２変数JBT4318.2-2002

横のテープ鋸のベッドのパート3精度診断JBT4318.3-2002

横のテープ鋸のベッドの部4の技術的な状態JBT4318.4-2002

油圧装置JB/T10051-1999を切る金属のための概要の技術的な条件

産業機械および電気機器、概要の技術的な状態GB/T 5226.1の最初の部分

機械安全保護GB 16454

電気システムGB 5226.1

装置はさまざまな器械の全部品そしてさまざまな器械すべての単位（Si）の単位である;装置の主要なコンポーネントは機械を、電気含み、電子デバイスは、間違いまたは偶然の事故への損傷を防ぐ信頼できる保証保証である。

プロダクト表示

企業収益
精密な鋸で挽く機械計画の製造者として知られていて、Heinedaは従来の装置、半autocontrol機械類から自動デジタル制御の機械類へのdevelûped、の上で100つのタイプの自己の-研究されたanddeveloped装置所有されている。アルミニウムの精密な鋸で挽く機械類の製造業では、Heinedaプロダクトに中国の本土の市場で航空の、軍および市民設備製造業者のバッチからのwonrecognitionがある。

HeinedaはXinbei都市、台湾の研究開発の中心によって決まったり、marketdemandsおよび先端技術に洞察力をいつでも作り、工程のandapplicationの技術の一定した改善をする;「支持できる革新、永遠に続くビジネス」および100%の顧客の満足の目的の企業の概念を採用し、中国の製造工業の開発を促進する。

FAQ

Q:製造業者であるか。
:はい、私達に私達の自身の工場があり、競争価格で直売を約束する。私達の工場をいつでも訪問する歓迎。

Q:私は私の自身の条件に従って機械を得てもいいか。
:Sure.WeはOEMおよびODMを受け入れる。

Q:これ私がこの種類の機械を使用する時最初に、であるそれは容易作動するあるか。
:ガイドのビデオがある機械を使用する方法を示し、英国の取扱説明書が機械とのあなたに送る。まだあったら機械をよく使用できるまで質問を、私達提供するあなたに自由なprofessinalガイドを持ちなさい。

あなたが必要とする機械を見つけなかったら、私達に連絡することをも躊躇してはいけない。私達は最もよい提案を与えるために最もよくする。
