商品の詳細:
お支払配送条件:
|
| 自動フィード モーター: | AC3kw | 電圧: | 380V / 50HZ |
|---|---|---|---|
| Strustは直径を見た: | Ø460mm | 本管は速度を見た: | 4000のr/分 |
| 先発の速度: | 速く9つのm/分 | 利点: | 工場self-inspection |
| ハイライト: | 液圧cnc金属切断サー,アルミニウム切断cncメタルサー,アルミ製の自動CNC金属切断サー |
||

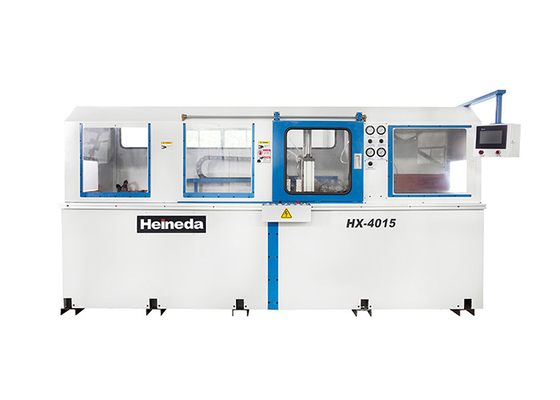

液圧製の切断機 アルミ製の自動切断機
記述
1. 管状の溶接構造床
機械の硬さと安定性は良好で,精度は良好です.
2精巧な工芸品
信頼性の高い品質と使いやすさ
3品質は保証されています
完全性の管理,専門的な加工と生産
モデル: HL-12BNC コンピュータ アルミプレート 割り機
▲HLは,ハイネダのアルミプレートセーリングマシンのモデルを表しています.
▲ 12 はアルミ板の切断機のサイズを表し,12 は3800 mmを切断することができます.
▲BNCは,このアルミプレートセーリングマシンを完全に自動モデルに代表します.
技術仕様とパラメータ
| モデル | HL-12BNC | |
| 切る長さ | 3800mm | |
| 切断能力 | 収穫の幅 | 3800mm |
| 最大切断高さ | 160mm | |
| 割れ目刃の最大露出高さ | 125mm | |
| メインソーモーター | 15kw | |
メカニカル特性
▲タッチ操作画面:
110インチ操作画面を触れる
2また,複数のセットのワークベンチを設定することができ,引き渡しに便利です.
3ガイド入力機能
4. 障害 自己検出機能

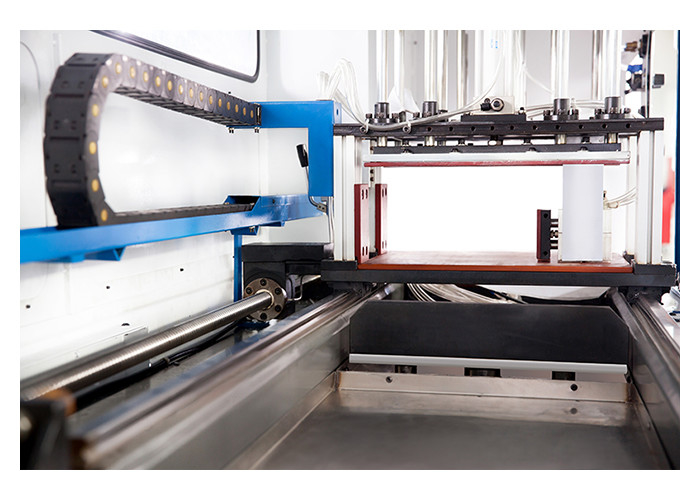

▲ 作業用クリップシート:
1作業ブランクの両側ベッドレールは,溶接鋼梁から構成されています.そしてギアとボート駆動はギアと歯列駆動で塗装され,硬いクロムレールと反対側を塗装する減速と2kWの日用サーボモーターの精度と高速ドライブ位置付けにより,最大速度は1分間に6メートルに達します.
▲ 圧力ビーム構造:
1. 統合圧力ビーム構造,ギアストライプとシリンダーのマッチングを採用し,均等にローリングビームを運転し,圧力はカットセンターラインの両側に均等に分布されます.プレスを避けるためにプレスビームの下部にストリップを設置切断品質の精度を保証する,損傷した作業の表面を押す.
▲ シール:
1上下並列線形スライドレールを採用し, 切断の動きを効果的に削減し, 巨大な動きのスムーズさを向上させる.切断ラインの精度を最大にするために,動作のシフトの揺れを効果的に減らす.
2主導シールモーター 20HP (15 kW),巨大なスクーターは,速度減速器と精密ギア歯列駆動,オイルシリンダーの主導シールと2HP (1.5 kW) 変速周波数モーターを使用します.サーガーはより強力です.トラックが作った チェーンドライブを避けます
3プログラム幅編集設定からカットを開始できます.
4切断面の端まで広がるフィルムが2面に分けられ,粉塵タンクが最大限の粉塵集積効果に達することを確保するために.
5切断ストロークは1分間に6メートル,そしてバックは1分間に7メートルに達し,作業の高さはパネルノブによって調整されません.切断時に切断速度を変更することができますユーザーは,自分の性質と異なる自分の好みの要件を調整することができます.
▲ メインテーブル:
主なワークシートは浮遊テーブルでもあります.銅の空気ドラムはコロイドクロム塗装のパネルに配置されています.耐久性が向上すると,労働者の労働効率も向上します.
▲ 爪を交差する:
1作業クリップ数 標準配置: 12 支架クリップ
2各ジャムにはレバー法によるシリンダーが装備されており,作業物体を引っ張ると,作業材料がシートを固定することを確認できます.
▲ 防塵性
断片式防塵パーツは透明なプラスチックシートを使用し,効果的に塵の放出を抑制し,安全保護を達成することができます.
▲ 電子制御箱の配置:
1すべての電子部品は台湾で購入されます.
2サーボモーターとサーボ駆動は日本のパナソニックです
3インバーターは台湾の英語の "ワリタッテン"です
4電子部品は冷却システムを必要としません. 一般的な電子部品では,定期的に清掃される限り,塵の侵入を心配することなく,市場で交換を購入できます.
▲電源:
1電源は,380V / 50Hzの電圧を持つ産業用3相電源です.
▲気圧供給:
1. 5 ~ 6 kg / cm に空気圧を使用
▲ 粉々:
1供給者は,スクラパー・タンデム・システムを提供し,シップを確保するために,シワマシンと同時に設置されます.
2▲ 標準装備:
1. 溶接式 ソー刃: カービッド ソー刃 (アルミプレート 特別)
2作業用クリップ: 12
3浮遊原料: 1520mm x 500mm x 3
4ツールボックスにはツール1グループが含まれています.
5メインのソーモーターは機械に配置されています.
パーツ
| シリアル番号 | 名前 | 仕様 | 部品数 | 注記 |
| 1 | 六角鍵 (内側) | 1セット | ||
| 2 | スクリュードライバー (ワード+クロス) | 1セット | ||
| 3 | オープン・ブレッシュ | 17-19 19-22 | 2 | |
| 4 | 調節可能な鍵 | 250mm | 1 | |
| 5 | 接地シールとパッド | 1セット | ||
| 6 | シューズ | 10 | ||
| 7 | バター | 1 | ||
| 8 | 測定テープ | 5m | 1 | |
| 9 | バターガン | 100cc | 1 | |
| 10 | 使用説明書 | 1 | ||
| 11 | シール刃 | 460 * 38 * 4.0 * 60T | 1 |
床を占める
HL-12BNC メカニカル・パーシャル・リース・リストと消耗品
| シリアル番号 | 製品名 | 仕様/モデル | 原産地 | ユニット | 量 | 注記 | |||||
| 1 | 複数のクイーン | PL1574 | 国内生産 | 根 | 1 | ||||||
| 2 | ベナー | IA-19 (ステンレス鋼ボール) | 国内生産 | 个 | 192 | ||||||
| 3 | シール刃 | Ø460 * Ø38.0 * 40歯が60本 | 国内生産 | 片 | 1 | ||||||
| 4 | エスケープシリンダー | Du63 * 50 | 輸入 | ただ | 12 | ||||||
| 5 | 防塵の樽 | SDA32 * 75 | 輸入 | ただ | 2 | ||||||
| 6 | 押すホッドシリンダー | Du80 * 150 | 輸入 | ただ | 2 | ||||||
| 7 | 補助浮遊シリンダー | Jg63 * 10 | 輸入 | ただ | 24 | ||||||
| 8 | スピンドルベアリング | 6209zz | 輸入 | ただ | 3 | ||||||
| 9 | ウォーキングホイールベアリングの供給 | 62/22 年 | 輸入 | ただ | 3 | ||||||
| 10 | フードサイドガイドホイールのベアリング | 6002 | 輸入 | ただ | 3 | ||||||
| 11 | 液体オイル | 46 # 粉砕防止用水力油 | 国内生産 | L について | 40 | ||||||
| 12 | 冷却液 | マイクロ潤滑油 | 輸入 | ガロン | 1 | ||||||
HL-12BNC 簡単に消えるリストと消耗品の電子制御部分
| シリアル番号 | 名前 | ユニット | 量 | モデル | ブランド | ||||||||
| 1 | インバーター | PCS | 1 | CHF100A 18.5KW | インVt | ||||||||
| 2 | 運動検出器 | PCS | 1 | CD33-250N (P) -422 | オプテックス | ||||||||
| 3 | 制御トランスフォーマー | PCS | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | シント | ||||||||
| 4 | 電源を切り替える | PCS | 1 | S-200-24 8.3A | ミング・ウェイ | ||||||||
| 5 | 電源を切り替える | PCS | 1 | NES-15-5 3A | ミング・ウェイ | ||||||||
| 6 | シューズ | PCS | 1 | FUSE-6A | ファイューズボックス | ||||||||
| 7 | 中間リレーソケット | PCS | 15 | RXZE1M2C | シュナイダー | ||||||||
| 8 | 中間リレー | PCS | 15 | RXM2CB2BD | シュナイダー | ||||||||
| 9 | 熱過負荷リレー | PCS | 1 | LRD07C 1.6 ~ 2.5A | シュナイダー | ||||||||
| 10 | 熱過負荷リレー | PCS | 1 | LRD12C 5.5 ~ 8A | シュナイダー | ||||||||
| 11 | 電磁コンタクター | PCS | 1 | LC1D40M7C AC220V | シュナイダー | ||||||||
| 12 | 電磁コンタクター | PCS | 1 | LC1D18M7C AC220V | シュナイダー | ||||||||
| 13 | 電磁コンタクター | PCS | 2 | LC1D09M7C AV220V | シュナイダー | ||||||||
| 14 | 電源断路器 | PCS | 1 | EZD100E3100N | シュナイダー | ||||||||
| 15 | 接近スイッチ | PCS | 12 | PM12-04N | ほら | ||||||||
| 16 | 電源スイッチロック | PCS | 1 | XB-BG21C | シュナイダー | ||||||||
| 17 | パワーの指標 | PCS | 1 | XB2 BVM1C AC220V | シュナイダー | ||||||||
| 18 | ライトで実行ボタンを | PCS | 1 | XB2 BW33B1C (緑) DC24V | シュナイダー | ||||||||
| 19 | 黄色いフラットボタン | PCS | 1 | XB2-BA51C (1NO) | シュナイダー | ||||||||
| 20 | 緊急ボタン | PCS | 2 | XB2BS542C (1NC) | シュナイダー | ||||||||
| 21 | ソー・タップ速度ポテンチオメーター | PCS | 1 | メキシコ | ボーン | ||||||||
| 22 | 溶けた輝き | PCS | 2 | SZL-803/150 | 軸型 | ||||||||
よくある質問
Q: あなたは製造者ですか?
A:はい,私たちは私たちの工場を持っているし,我々は競争力のある価格で直接販売を約束します.いつでも私たちの工場を訪問するよう歓迎します.
Q:私は自分の要求に応じて機械を得ることができますか?
A: もちろんOEMとODMも受け入れる.
Q: この機械は初めて使っています 操作が簡単ですか?
機械の使用方法と英語の説明書を送信します. まだ質問がある場合は,機械をうまく使えるまで無料のプロフェッショナルガイドを提供します..
必要な機械が見つからない場合は,私たちにも連絡することを躊躇しないでください.私たちは最善を尽くしてあなたに最良の提案を与えるでしょう.
