商品の詳細:
お支払配送条件:
|
| モデル: | フル オート モデル | 自動フィード モーター: | AC 3KW |
|---|---|---|---|
| 利点: | 工場self-inspection | Strustは直径を見た: | Ø460mm |
| 本管は速度を見た: | 4000のr/分 | 先発の速度: | 速く9つのm/分 |
| ハイライト: | 15kw CNCの金属の鋸,15kw luminumの切断の鋸機械,CNCの金属は4000r/Minを見た |
||

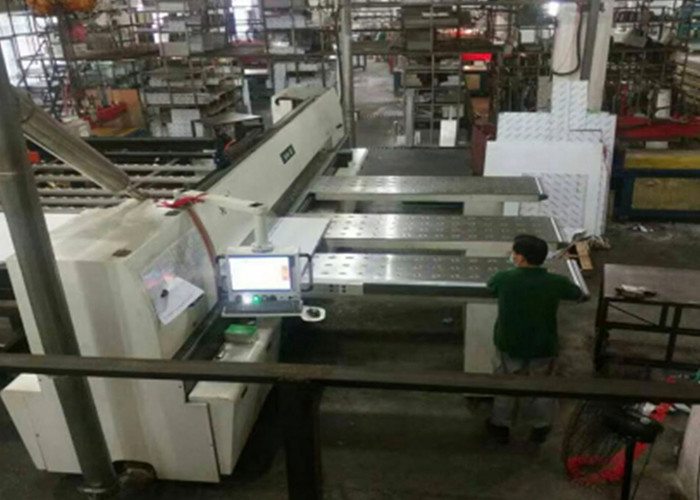

HL-12BNC自動アルミニウム切断装置材料の切断の処理
記述
1. 管シートの溶接された構造のベッド
工作機械の剛性率そして安定性はよく、精密はよい。
2.絶妙な技量
信頼できる質および使いやすい
3。質は保証される
完全性管理、専門の処理および生産
いろいろな種類の金属および非金属シートの鋸引き、缶はカーブを見た;シートの鋸引きのために適した
モデル:HL-12BNCコンピュータ アルミニウム版の鋸引き機械
▲HLはHeinedaのアルミニウム版の鋸引き機械のモデルを表す。
▲12はアルミニウム版の鋸引き機械、12のサイズを鋸で挽かれた3800 mmである場合もある表す。
▲BNCはフル オート モデルのためのこのアルミニウム版の鋸引き機械を表す。
技術仕様および変数
| モデル | HL-12BNC | |
| 切断長さ | 3800mm | |
| 鋸で挽く能力 | 穀物幅 | 3800mm |
| 最高の切断高さ | 120mm | |
| 最高は鋸歯の露出された高さを | 125mm | |
| 本管はモーターを見た | 15kw | |
| ストリップ | Strustは直径を見た | Ø460mm |
| 主要な鋸シャフトの直径 | Ø 38mm | |
| 本管は速度を見た | 4000のr/分 | |
| 鋸引き | 歩くインバーター モーター | 1.5kw |
| 先発の速度 | 速く9つのm/分 | |
| 後部速度 | 速く17のm/分 | |
| 自動フィード モーター | AC 3KW | |
| 空気圧 | ≥5.0 kg/cm2 | |
| 地上の高さからの作業室 | 1130のmm | |
| 工作機械の形（長さの×の幅の×の高さ） | 7100 × 7700の× 1980年 | |
| 電圧 | 380V / 50Hz | |
機械特徴
▲接触式操作スクリーン:
1. 接触10インチ操作スクリーン。
2. また、仕事台の多数セットは置くことができる引渡しのために便利である。
3. ガイドの入力機能。
4. 欠陥の自己検出機能。
▲仕事クリップ座席:
1. 仕事クランプのtwo-sideベッドの柵は溶接の鋼鉄の梁で構成され、堅いクロム柵および反対側および磁気定規をめっきすることが二重比率の精密な程度に達する間、ギヤおよびいかだドライブはギヤおよび歯の列ドライブとめっきされる。減少によっておよび毎日のサーボ モーター精密2つのkWおよび置く速いドライブ最高速度は1分あたり6メートルに達する。
▲圧力ビーム構造:
1. 一致する必要な圧力ビーム構造、ギヤ ストリップおよびシリンダーを採用し均一に転がりビームを運転すれば、圧力は切られた中心ラインの両側で均一に配られ、出版物を避けるためにストリップは圧力ビームの底に取付けられていて損なわれた仕事の表面を押し、精密切断の質を保障する。
▲見た:
1. 甲革を採用し、効果的に鋸で挽く動きの連結を減らし、巨大な動きの滑らかさを高め、最もよい切れ目正確さを達成するために効果的に動きの転位の動揺を減らすように平行線形スライドの柵を、下げなさい。
2. 本管はモーター20HP （15のkW）を、巨大なスクーター使用し速度減力剤および精密ギヤ歯の列ドライブ、オイル シリンダーが付いている主要な鋸が付いている2HP （1.5 kW）可変的な頻度モーターを見、従って鋸はより強力であり、トラックが見た従来の鎖ドライブ、圧縮、等を発生した避ける。
3. 鋸で挽くことは位置を切って設定を編集するプログラム幅から収穫し始めることができる。
4. 正方形タンク接合箇所は鋸引きの下で気分にさせられ、塵タンクを保障するために切口の端に互いを覆うフィルムの双方が伸びる、達する最も高い塵に集合的な効果ある。
5. 鋸で挽く打撃の切口は切断の時に分、背部は1分あたり7メートルに達し、仕事の高さはパネルのノブによって調節されない、および切断の速度ごとの6メートルまで変えることができる。ユーザーは彼らの自身の性質と別の彼らの好みの条件を調節できる。
▲メイン テーブル:
主要なワークシートはまた浮遊テーブルである。銅の空気ドラムはコロイド クロムめっきのパネルで気分にさせられる。耐久性が高められるとき、労働者の仕事の効率はまた改善される。
▲交差の爪:
1. 仕事クリップ標準的な構成の数:12のサポート クリップ。
2. 各込み合いはレバー方法のシリンダーが装備され、働く目的引っ張られるとき、仕事材料がシートを締め金で止めることが保障することは可能である。
▲ちり止め
部分的なちり止めの部分は効果的に塵の排出を禁じ、安全保護を達成できる透明なプラスチック シートを使用する。
▲電子制御箱構成:
1. すべての電子部品は台湾で購入される。
2. サーボ モーターおよびサーボ ドライブは日本の松下電器産業である。
3. インバーターは台湾の英国のWaritattenである。
4. 電子部品は塵の侵入を心配しないで冷却装置を、普及した電子部品のために、市場の取り替えを購入できるまったく必要としない規則的にきれいになる限り。
▲電源:
1. 電源は380V/50Hzの電圧との産業のための三相供給、である。
▲空気圧供給:
5への1.Use空気圧| 6つのkg/cm
▲挨りだらけ:
1. 製造者はスクレーパーのタンデム システムを提供し、鋸で挽く機械によって破片を保障するために同時に取付けられている。
2. ▲標準的な装置:
1. Soldenは鋸歯を:炭化物は鋸歯（アルミニウム版スペシャル）を。
2. Workclip:12。
3. 浮遊原料:1520mm x 500mm x 3。
4. 道具箱は用具を1グループ含んでいる。
5. 主要な鋸モーターは機械で整理される。
予備品
| 通し番号 | 名前 | 指定 | 部分の数 | ノート |
| 1 | 六角形のレンチ（中） | 1セット | ||
| 2 | スクリュードライバー（単語+十字） | 1セット | ||
| 3 | 開いたレンチ | 17-19 19-22 | 2 | |
| 4 | 可動レンチ | 250のmm | 1 | |
| 5 | 地上ねじおよびパッド | 1セット | ||
| 6 | ヒューズ | 10 | ||
| 7 | バター | 1 | ||
| 8 | 巻尺 | 5つのm | 1 | |
| 9 | バター銃 | 100cc | 1 | |
| 10 | 利用者マニュアル | 1 | ||
| 11 | 鋸歯 | 460 * 38 * 4.0 * 60T | 1 |
床を占めること
HL-12BNCの機械部分的で容易な損失のリストおよび消耗品
| 通し番号 | 製品名 | 指定/モデル | 起源 | 単位 | 量 | ノート | |||||
| 1 | 複数のくさび | PL1574 | 国内生産 | 根 | 1 | ||||||
| 2 | Bennar | IA-19 （ステンレス鋼の球） | 国内生産 | 个 | 192 | ||||||
| 3 | 鋸歯 | Ø460 * Ø38.0 * 4.0の60本の歯 | 国内生産 | 片 | 1 | ||||||
| 4 | 脱出シリンダー | Du63 * 50 | 輸入 | 只 | 12 | ||||||
| 5 | ちり止めのバレル | SDA32 * 75 | 輸入 | 只 | 2 | ||||||
| 6 | フード シリンダーを押すこと | Du80 * 150 | 輸入 | 只 | 2 | ||||||
| 7 | 補助浮遊シリンダー | Jg63 * 10 | 輸入 | 只 | 24 | ||||||
| 8 | 紡錘軸受け | 6209zz | 輸入 | 只 | 3 | ||||||
| 9 | 供給の歩く車輪軸受 | 62/22 | 輸入 | 只 | 3 | ||||||
| 10 | 供給の側面ガイドの車輪軸受 | 6002 | 輸入 | 只 | 3 | ||||||
| 11 | 油圧オイル | 46 #反製粉油圧オイル | 国内生産 | L | 40 | ||||||
| 12 | 冷却剤 | マイクロ潤滑油 | 輸入 | ガロン | 1 | ||||||
HL-12BNCは電子的に容易な損失のリストおよび消耗品の制御部品を
| 通し番号 | 名前 | 単位 | 量 | モデル | ブランド | ||||||||
| 1 | インバーター | PCS | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | 行動探知機 | PCS | 1 | CD33-250N （p） -422 | Optex | ||||||||
| 3 | 制御変圧器 | PCS | 1 | NSK-1.0 AC380/220/3P/8.0KVA | chint | ||||||||
| 4 | 転換の電源 | PCS | 1 | S-200-24 8.3A | Ming魏 | ||||||||
| 5 | 転換の電源 | PCS | 1 | NES-15-5 3A | Ming魏 | ||||||||
| 6 | ヒューズ | PCS | 1 | FUSE-6A | FUSE-BOX | ||||||||
| 7 | 中間リレー ソケット | PCS | 15 | RXZE1M2C | Shneider | ||||||||
| 8 | 中間リレー | PCS | 15 | RXM2CB2BD | Shneider | ||||||||
| 9 | 熱い積み過ぎのリレー | PCS | 1 | LRD07C 1.6 | 2.5A | Shneider | ||||||||
| 10 | 熱い積み過ぎのリレー | PCS | 1 | LRD12C 5.5 | 8A | Shneider | ||||||||
| 11 | 電磁石の接触器 | PCS | 1 | LC1D40M7C AC220V | Shneider | ||||||||
| 12 | 電磁石の接触器 | PCS | 1 | LC1D18M7C AC220V | Shneider | ||||||||
| 13 | 電磁石の接触器 | PCS | 2 | LC1D09M7C AV220V | Shneider | ||||||||
| 14 | 力遮断器 | PCS | 1 | EZD100E3100N | Shneider | ||||||||
| 15 | 近さスイッチ | PCS | 12 | PM12-04N | Fotk | ||||||||
| 16 | 電源スイッチ ロック | PCS | 1 | XB-BG21C | Shneider | ||||||||
| 17 | パワー・インジケータ | PCS | 1 | XB2 BVM1C AC220V | Shneider | ||||||||
| 18 | ライトが付いている操業ボタン | PCS | 1 | XB2 BW33B1C （緑の） DC24V | Shneider | ||||||||
| 19 | 黄色く平らなボタン | PCS | 1 | XB2-BA51C （1NO） | Shneider | ||||||||
| 20 | 緊急ボタン | PCS | 2 | XB2BS542C （1NC） | Shneider | ||||||||
| 21 | 鋸の蛇口の速度の電位差計 | PCS | 1 | Mexic0 | B0urns | ||||||||
| 22 | 自堕落な光沢 | PCS | 2 | SZL-803/150 | 軸 | ||||||||
FAQ
Q:製造業者であるか。
:はい、私達に私達の自身の工場があり、競争価格で直売を約束する。私達の工場をいつでも訪問する歓迎。
Q:私は私の自身の条件に従って機械を得てもいいか。
:Sure.WeはOEMおよびODMを受け入れる。
Q:これ私がこの種類の機械を使用する時最初に、であるそれは容易作動するあるか。
:ガイドのビデオがある機械を使用する方法を示し、英国の取扱説明書が機械とのあなたに送る。まだあったら機械をよく使用できるまで質問を、私達提供するあなたに自由なprofessinalガイドを持ちなさい。
あなたが必要とする機械を見つけなかったら、私達に連絡することをも躊躇してはいけない。私達は最もよい提案を与えるために最もよくする。
