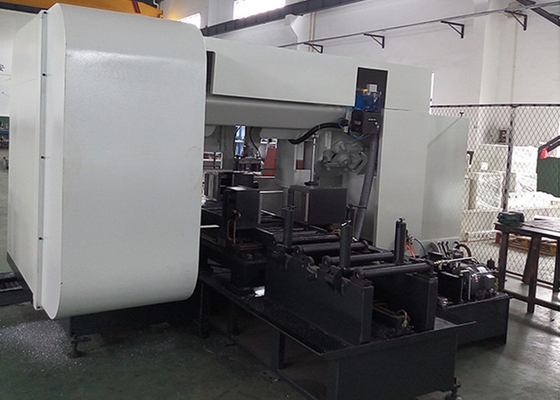

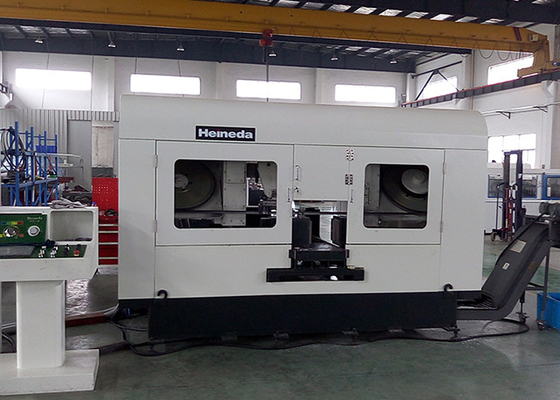

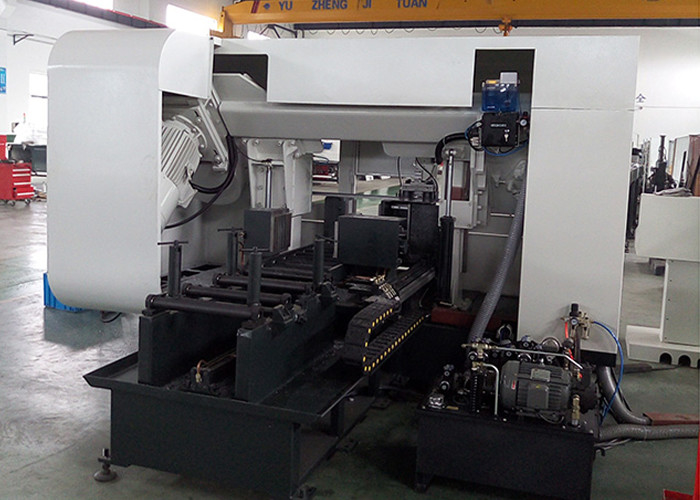

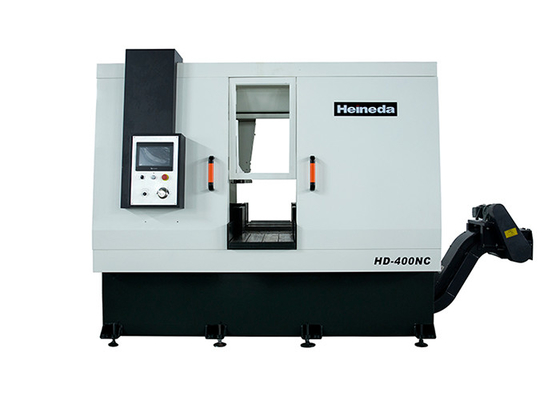

2mmの切断厚さCNCの帯鋸機械最高速度HD-400NC

丸棒の高速横のバンド鋸HD-400NCのアルミ合金

製品の説明

バンド鋸引き機械の構造は最下の座席を含んでいる;ベッド ボディ、コラム;指導装置;鋸のビームおよび伝達メカニズム;引張り装置;供給フレーム;工作物の締め金で止めること;油圧輸送システム;電気制御システム;

横のバンド鋸引き機械の6つの主要コンポーネントの機能は次の通りある:

1. 基盤。バンド鋸引き機械の基盤は一般に鋼板によって溶接されるbox-shaped構造である。ベッドおよびコラムは鋸で挽く機械で固定される。鋸で挽く機械基盤の内部キャビティに多くのスペースがある。側面は電気ボタン制御箱である、キャビティは油圧ポンプの場所、油圧パイプラインが装備されている、右側は水ポンプおよび冷却の切削液タンクである;

2. ベッド。CNCバンド鋸引き機械ベッドは鋳鉄から成り、基盤で固定される。バンド鋸引き機械コラムは大きく、小さいコラムで構成される。大きい円のコラムはガイド・レールとして鋸のビームの動きの上下に支え、正確な指導を保障することができるのこ枠がように使用される。小さいコラムは補助機能である。、バンドの正常な鋸引きを保障するために鋸歯を;

3. 鋸歯ガイド装置。鋸のビームのサポート版に取付けられている左右ガイドの腕およびガイドの頭部でバンド鋸歯のガイド装置は構成され、左右ガイドの腕はありのほぞに沿って動くことができる。

働き主義
手動で材料持ち上がることに車軸を持ち上げるのにクレーンを使用すれば移動フレームは、材料持ち上がるおよび移動フレームの持ち上がるシリンダーを、正しい鋸で挽く位置に工作物を持ち上げるために、車軸左右を動かすために手動ハンドルを回すためにわずかに持ち上げるために車軸の長さそしてサイズを合わせ、鋸で挽く位置を見つける。陽性の後で、持ち上がることおよび移動物質的な満ちるシリンダーは下がる、左右にV形万力は集中し、鋸で挽く位置への鋸で挽く機械前進締め金で止められて、およびのこ枠は急速に降りる。鋸引きが完了した後、のこ枠は、鋸で挽く機械退去急速に上がる、左右にV形悪は解放される、車軸は持ち上がるおよび移動フレームに置かれ、材料が手動で持ち上がった後、第2材料は次の周期に持ち上がる。

1.1装置の名前

HD-400NCの円形の棒の高速横のzigzaの鋸引きの単位

1.2装置使用

アルミニウム インゴットそしてアルミ合金の穀物のために主に使用されて。

1.3の鋸で挽くプロダクト変化および指定

●合金のタイプ:1つの××× -7の×××シリーズ アルミ合金

鋸で挽く単位の1.4の主な特長

低の物的消費より少なく/鋸で挽く効率の最高/操業費用/フル レンジ/省エネ安全保護。環境保護

1.5エネルギー媒体の条件および消費

●エネルギー媒体の条件

力:三相交流電力

電圧:AC380Vの± 10%

頻度:50Hz ± 2%

●圧縮空気:概要の産業圧縮空気

空気圧:0.4 MPa | 0.6 MPa （装置の自体に空気源の接点圧力調整フィルターがある）

航空交通:≥ 3 m3/h

エア・クオリティ:ろ過および乾燥

●装置操作の環境の条件

最も高い周囲温度:45 ° C

最低の周囲温度:-10 ° C

相対湿度: <67>

●エネルギーおよび媒体の消費（装置の正常運営の間のエネルギーそして媒体の消費は表2-1はで示されている）

表2-1エネルギーおよび理論によって計算される媒体の消費

通し番号	プロジェクト記述	単位	消費	使用	ノート
1	電気	KWH	40	電源	AC 380V 50Hz
2	圧縮空気	M3 / h	3	角の冷却し、アルミニウムに切り刻むことを用いる鋸	一般に圧縮空気
3	冷却オイル	ML/H	40	鋸テープ冷却	Accu円滑油の冷却オイル

装置の主要な技術的な変数

通し番号	最高の鋸で挽く能力	400 （mm）
1	Sawlersの直径	φ700 Xの2円形（mm）
2	鋸速度	500 | 2000のm/分（可変的な頻度速度）
3	Sawdowの送り速度	100 | （鋸で挽く材料および指定に従って調節される） 2000mm/分
4	鋸テープ サイズmm	7050L × 34Wの× 1.1t （堅い合金は見た）
5	厚さmmの切断	≤ 2
6	斜面を取りなさい	≤0.5 °
7	長さの固定正確さmm	± 1
8	鋸引きは平らではないmmではない	<>
9	鋸のストリップの生命M2	50-150
10	鋸の表面の粗さのμm	≤ 50
11	率のcm2/分の切断	500 | 1500 （単位時間内の横断面区域を切る効率の単位を切る）
12	騒音の索引	≤ 85dB
13	鋸テープ タイプ	単一のある油圧テンショナー/弛緩
14	挿入物モード	油圧ドライブ
15	働くパラグラフの地上の高さ	770mm

装置実行標準

概要の技術的な状態GB/T 9061-2006を切る金属

溶接JB/T 9873-1999を切る金属のための概要の技術的な条件

横のテープ鋸のベッドのパート２変数JBT4318.2-2002

横のテープ鋸のベッドのパート3精度診断JBT4318.3-2002

横のテープ鋸のベッドの部4の技術的な状態JBT4318.4-2002

油圧装置JB/T10051-1999を切る金属のための概要の技術的な条件

産業機械および電気機器、概要の技術的な状態GB/T 5226.1の最初の部分

機械安全保護GB 16454

電気システムGB 5226.1

装置はさまざまな器械の全部品そしてさまざまな器械すべての単位（Si）の単位である;装置の主要なコンポーネントは機械を、電気含み、電子デバイスは、間違いまたは偶然の事故への損傷を防ぐ信頼できる保証保証である。

装置構成および独特の記述

概要の技術的な状態GB/T 9061-2006を切る金属

溶接JB/T 9873-1999を切る金属のための概要の技術的な条件

横のテープ鋸のベッドのパート２変数JBT4318.2-2002

横のテープ鋸のベッドのパート3精度診断JBT4318.3-2002

横のテープ鋸のベッドの部4の技術的な状態JBT4318.4-2002

油圧装置JB/T10051-1999を切る金属のための概要の技術的な条件

産業機械および電気機器、概要の技術的な状態GB/T 5226.1の最初の部分

機械安全保護GB 16454

電気システムGB 5226.1

装置はさまざまな器械の全部品そしてさまざまな器械すべての単位（Si）の単位である;装置の主要なコンポーネントは機械を、電気含み、電子デバイスは、間違いまたは偶然の事故への損傷を防ぐ信頼できる保証保証である。

装置構成および独特の記述

装置の構成プロフィール:

装置は鋸で挽くテープで見、油圧装置、冷却する鋸テープ構成され装置に、装置を、安全盾運ぶ、破片電気およびオートメーションの制御システム、等油を差す。

3.1鋸で挽かれた鋸機械

●ベルトは基盤、鋸引き、鋸の車輪、伝達部分、供給システム、ベッドの部品、テープ引張りのメカニズム、腕で構成される左右に車輪のメカニズムを導くために見。

●基盤および鋸で挽く部分:刃は鋼板とそして火に戻って扱われる溶接され、扱われ。表面の砂を吹き付ける処置、よい構造の設計機械で造る、精密美しい出現;

●鋸の車輪セクション:それは輸入された堅いアルミニウム版（7075-T61）から成り、終了し、縁は袋を通して加硫させたゴム製を渡される。それは操作の騒音を減らすことができる;鋸の車輪は平衡の訂正滑らかに動き、および長い生命と滑らかに回る。

●伝達セクション:、同期滑車の構造によって大同市可変的なモーターによって運転されて、力は活動的な滑車に送信され、鋸ベルトは高速操作である。伝達効率は高く、安定している。速度は500-2000m/分である、速度範囲は大きく、アルミ合金のいろいろな等級の鋸の切口に合わせることができる;

●供給システム:供給システムは油圧圧力によって運転され、送り速度は0-2 m/分、stepless速度の規則である。

●Sawdowは上がる:鋸の磁気テープ装置の側面の持ち上がる軌道、2座礁させた指導、および側面をきつく締める鋸バンドとして使用倍の傾きのコラムそして線形スライドの構造は一本鎖ガイドを採用する。線形スライドはHGW45/HGW35である。

●ベッド セクション:ベッドのテーブルはHT300から成っている。物質的な鋸に十分なサポートを提供することに加えて、また一組の鋸引きが安定していることを保障するためにそれにより鋸で挽く物質的な打撃を定義する一組の固定位置のための油圧クランプが、ある。

●鋸の引張りのメカニズム:鋸の引張りのメカニズムは張力価値を表示し、壊れたバンド保護を持つ電気関係の圧力計を使用して油圧運転によって、運転される;

●Sawbandの指導装置:sawbandガイドの左右のグループを使用しなさい。車輪が4つの調節可能なガイド・ローラ、車輪材料を付けたガイドの各グループは合金の構造スチール（15CrMo）から、表面に浸炭された癒やすことの硬度50-55のhrc、でありよく耐久力のある成り、ストリップ セクションは扱われ、さらにガイドの正確さを保障する粉砕と、鋸引きの間に鋸テープに十分なサポートを提供できるあり鋸テープ振動の効力を減らすことができる鋸の背部にタングステン鋼鉄リングが。ガイドは固定腕に取付けられる意味し、構造を調節するように設計されている移動腕は鋸引きが頻繁に低下して、振動を減らすことができることを保障するために十分なサポートを提供するようにスライダーに取付けられる全体として固定軍隊2つのコラムが基盤および固定軍隊の腕の下で接続されるように、形態安定したフレームの構造設計されている。

●フル オートの供給システム:供給のベッドの油圧クランプの1グループが付いている供給のベッドが付いているフル オートの形態の鋸引き機械は、トラック供給機能の供給クランプを運転する水圧シリンダによって材料を供給の後で、締め金で止めるパッド多数の時に与えられ。利点は、手動介在のための必要性フル オートの固定が自由であることではない。不完全な正確さの± 1つのmm。

3.2油圧装置

●サービス目的:に引張られ、鋸で挽く、鋸バンドは自動装填装置締め金で止める。

●主な特長:

独立したポンプ場、中心にされた電磁弁制御。

ホースの関係に加えて、鋼管は接続され、圧力損失は効果的に減る。

●主要な技術的な変数:

システム圧力7MPa

働き圧力5-6MPa

働き媒体ISO46の反製造所油圧オイル

温度10の° C -55の° Cを働かせなさい

冷却モード風のクーラー

騒音≤80dB

3.3鋸テープ冷却の潤滑装置

●ガス タイプのaerosolic冷却装置の採用。

●それはオイル タンク、空気ポンプ、脈拍のコントローラー、ノズル、電磁弁で主に、等構成される。

●装置が圧縮空気によって空気を混合し、オイルを運転された後、鋸ベルトの鋸歯の部分に吹きかけ冷却した後、オイル フィルムを作り出すために、すぐに切口の間に発生する熱を配るために表面を表面の作りそれにより高精度な高性能および表面を保障する。

2つの特徴:均一スプレー、よい冷却効果は、見た性能を改良する

鋸歯の有用な生命を改善しなさい

鋸で挽く表面の滑らかさを改善しなさい

破片システムの摩耗を減らしなさい

冷却オイルは植物の抽出、無毒および無害である

装置を運ぶ3.4破片

●鋸で挽く機械の内部はアルミニウムを取り、上昇に滑るのにスライダーを使用する。

●鋸で挽く区域は薄板金の指導および保護を使用し、鋸の切り刻まれるアルミニウムはに導入される

3.5安全保護

●必要な保護は、アルミニウム チョッパーおよびオイルの霧のしぶきの汚染を防ぐ。

●鋸ベルトの毎日の維持そして取り替えのために便利の盾の前後に維持のドアがある。すべての維持のドアの土台の限界スイッチは、ドアすべてのPLCの出力電力供給を開ける。同時に、アラーム シグナルはタッチ画面にそして対応するスイッチに相当して表示される。

3.6電気およびオートメーションの制御システム

●床立つ電気制御のキャビネット、独立した負荷および即時停止確認ボタン

●制御キャビネット力AC:380V/50Hz三相4ラインDC:24V

●工程変数入力のためのプロセス制御およびプログラム可能な人間の（HMI）インターフェイスを行うプログラマブル コントローラ（PLC）を使用してhuman-machineインターフェイスに変数設定、データ表示、重要なデータ パスワード保護、欠陥警報、欠陥の表示、悩みの診断の特徴がある。

●装置に手動および自動制御機能がある。

●装置の作動ディスク ボタンはちり止めシュナイダー ボタンを、防水使用する但し例外としては記号命令色で表示されてあり。

●予約コンピュータCOMポート。

●電気制御箱との分離の設計（防水）

7.5装置の労働環境:次の労働環境の長期にわたる安定性のために工作機械を要求する。

7.5.1力:AC380Vの± 10%の50Hz ± 1つのHz。

7.5.2周囲温度:5 | 40 ° C。

7.5.3相対湿度: <85>

7.5.4圧縮空気圧力:0.5 | 0.8 MPa。

7.6装置の保証

7.17.1装置は積み過ぎの保護、個人的な回線保護装置および緊急停止ボタンを備えるべきである。

7.17.2装置は失敗なしで16時間以上利用できるべきである。
