商品の詳細:
お支払配送条件:
|
| マシンブランド: | HEINEDA | 切断容量: | 400mm |
|---|---|---|---|
| 鋸引き能力: | 幅400mm、高さ400mm | 正確さ: | ±0.1mm |
| 材質の適合性: | 鋼、アルミニウム、その他の金属の切断に適しています |

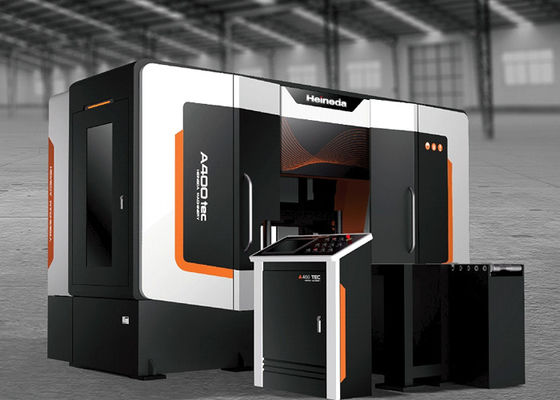

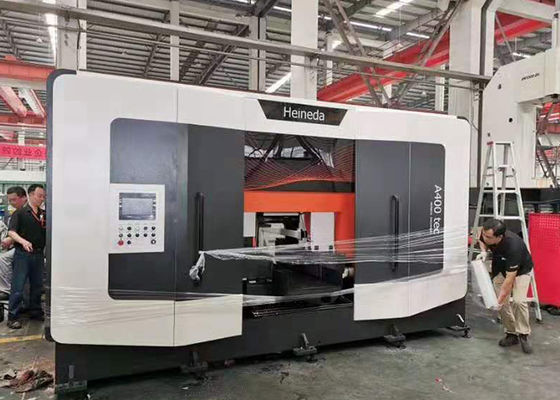

A-400tecは、アルミニウムおよびその他の非鉄金属の丸棒（インゴット）を切断するために特別に設計された、全自動高速横型バンドソーです。航空宇宙、自動車、金型、押出成形業界における大量の材料加工に適しています。
このモデルは、自動送り、長さ設定、切断機能を備えており、連続生産環境で安定した高速切断性能を実現します。特に大規模生産を行う企業に適しています。
|
カテゴリ
|
パラメータ
|
技術データ
|
|
材料仕様
|
合金タイプ
|
アルミニウムおよびアルミニウム合金（1XXX～7XXX）
|
|
製品仕様
|
棒材径
|
Φ80～Φ430 mm
|
|
製品長
|
製品の長さ
|
5mm～700mm
|
|
性能データ
|
切断能力
|
430mm
|
|
|
コンベア速度
|
500～2500 m/min
|
|
|
切断送り速度
|
100～1000 mm/min（調整可能）
|
|
|
長さ精度
|
±0.3mm
|
設備寸法と設置面積
切断主機：本体長約4.5m、幅約2.5m（基礎図による）。
設置スペース：点検、清掃、安全な通路のために、設備の周囲に1.0m以上の作業および保守スペースを確保してください。
上記寸法は工場スペース評価用のみであり、最終的な設置寸法は両当事者によって確認された基礎レイアウト図に基づきます。
|
項目
|
説明
|
|
切断主機
|
切断能力400mm、自動送り、定寸、一体型切断システム。
|
|
油圧システム
|
独立した油圧ステーションが、バンド張力機構および油圧コンポーネントに動力を供給します。
|
|
バンド冷却潤滑システム
|
バンドの接触領域の冷却と潤滑にドライエア冷却システムを使用します。
|
|
電気・自動制御システム
|
PLC、制御盤、ヒューマンマシンインターフェースで構成され、設備制御と状態表示を行います。
|
|
切りくず回収システム
|
切断プロセス中に発生する金属切りくずを回収するために、空気圧回収システムを使用します。
|
操作プロセスは以下の通りです。
- 送り工程：原材料は手動で送りローラーコンベアエリアに供給されます。サイドクランプ装置が材料を自動的にクランプし、切断部へ押し出します。
- ヘッドソーイング：ヘッドの長さを手動で測定し、切断します。切断後、ヘッドを取り外し、完成品の自動切断を開始します。
- 位置決め工程：長さ設定機構がワークピースを設定長さに押し出し、サーボシステムが精密な位置決めを完了します。
- クランプ工程：切断前後のクランプ装置が同時に作動し、ワークピースを安定してプレスします。
- 切断工程：切断フレームが設定された送り速度で下降し、バンドソーが高速で回転して切断を完了します。
- 後退工程：切断前クランプがわずかに後退し、切断フレームが上昇して元の位置に戻り、バンドソー冷却システムが継続的にミストを噴霧して材料を冷却します。
- 排出工程：完成品と廃棄物は手動で処理され、後続の作業に回されます。
- サイクル工程：システムは自動的に切断回数と残材長を判断し、次のサイクルに進みます。
完成品は切断プロセス中に連続的かつ自動的に動作し、手動での介入は不要です。
なぜ弊社を選ぶのか？
製品紹介
技術サービスと保証
- 販売者は、契約された設備に対して生涯技術サポートを提供します。
- 製品保証期間は、受入および納入日から12ヶ月です。
- 保証期間中、品質上の問題が見つかった場合（中国本土外の地域における特定の期間は交渉が必要です）：24時間以内に対応、48時間以内に現地人員を派遣します。サービス
担当者は、障害が解決するまで現場を離れません。設備の障害は、到着後7日以内に解決されます。
- 保証期間外は、販売者は長期にわたりスペアパーツと技術サポートを提供し、消耗部品は原価で供給します。
