| モード: | VH500 | 鋸で挽く容量: | 喉の高さ:400mmの喉の深さ:580mm |
|---|---|---|---|
| 油圧モーター: | 0.75 KW （台湾） | 鋸バンド モーター: | 11KW TECO |
| 鋸ベルトの引張り方法: | 油圧自動引張り | 鋸のverticality: | ≤0.5mm |
| ハイライト: | ヘイネダ 垂直帯状シール,高性能のCNC垂直帯状サーブ,喉の深さ 580mm 垂直帯状サー |
||
VH500 高速垂直帯割れ機 割れ喉の深さ 580mm
装置の組成と特性
帯状のサーは,主にサーフレーム,ベース,サーホイール,トランスミッション部品,サーベルトガイドホイールグループ,廃棄物輸送機,水力システム,電気制御システムで構成されています.
設備の概要
ハインデは 精密な切削機械の設計図の供給業者として知られています自動デジタル制御機械に半自動制御機械から100種類以上の自主研究および開発機器を有していますアルミ製の精密切削機械の製造において,ハイネダ製品は,中国本土市場における航空,軍用,民間機器の多くのメーカーから評価を得ています.
モデル:VH500 高速垂直帯状シール
▲ VHは,ハイネダ社の垂直帯の切削機モデルを表しています.
▲ 500 は,切断機の切断容量を表します.
最大切断高度 Φ400mm
最大切断幅 500mm
最大切断喉の深さは580mmです
作業台の範囲内にクランプが加えられれば,斜面切断を行うことができます.

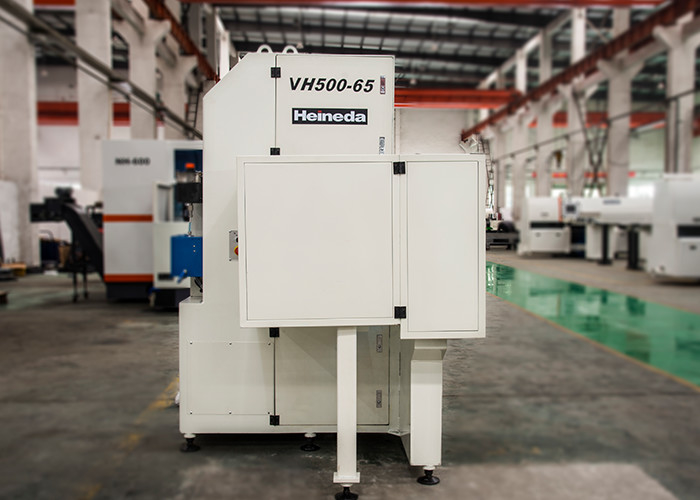

機器のレンダリング
主な技術パラメータ
| プロジェクト名 | VH500 高速垂直帯状シール |
| 切断能力 | 喉の高さ400mm 喉の深さ580mm |
| シールベルトの速度 | 500~2000m/min (周波数変換速度調節) |
| シールバンドの仕様 | 34 幅 X 1.1 厚さ X5560 長さ (mm) |
| シールベルトの張力方法 | 液圧式自動張力 |
| シールベルトガイド | 調整可能なローラー・クランピング,バック・ソー・ウォルフスタン・ステール・サポート |
| サープリー仕様 | 直径 630,7075T651,硬くアノード化 |
| シール弓の仕様 | Q235 鋼板のグループ溶接,ストレスの軽減処理,精密加工,重量約2トン |
|
ソーバンドモーター |
11KW TECO |
| 水力モーター | 0.75 KW (台湾) |
| サーブベルト冷却方法 | 半乾燥式気圧油霧冷却システム |
| 水力油容量 | 50L (独立した水力装置) |
| 電力 需要 | 380V×3相×50Hz |
| 配送箱 | 機械の側にある独立配送箱 (IP55) |
| 操作ボックス | 機械の設計と正面,ボタンと速度制御ボタンで操作する |
| シール垂直性 |
≤0.5mm |
| 精度 平らさ |
≤0.5mm |
垂直帯状シールVH500の主要部品の説明
帯状サーは主にサーフレーム,サーホイール,トランスミッション部品,サーベルトガイドホイールグループ,廃棄物輸送機,水力システム,電気制御システムで構成されています.
7075T6 ストレッチアルミプレート製で,加工後,動的バランスで修正され,性能が良し,機械性能が高く,高速や高張力負荷に耐える.
トークモーターが動いたトランスミッション部品は,アクティブポリーを回転させ,高速でシールベルトを動かす.モーターの出力回転を制御するために周波数コンバーターによってサーブベルトの速度を調整デジタルメーターで表示されます.
シールベルトの輪セットベアリングとキーパーツベアリングは NSK製品で作られています.
移動スイッチは,電圧が異常であるかどうかを検出するために使用され,異常である場合は機械は自動的に停止します.受動車輪は電磁ブレーキを採用します.異常が発生すると安定圧がブレーキディスクに作用し,サーフホイールの回転を制御します.
液圧部位は独立したポンプステーションを採用し,集中式電磁弁によって制御されます.電磁弁はすべて台湾製品で作られています.管で接続しなければならない部品を除いて圧力の損失を効果的に減らすために鋼管で接続されています.
振動を最小限に抑え,シールベルトが壊れやすいようにするために,シールマシンの伝達メカニズムは正確にバランスと調整されています.
サーブバンドのガイド部分は,クランプロールを採用し,一つは上部ともう一つは上部にセットされています.ロールは合金鋼ででき,表面のナイトライディング処理後に精密に磨かれます.高精度で耐磨性がある.
廃棄物輸送機の駆動ロールは,通常の使用中に破損しないように固い軸で設計されている.ローラーベアリングは,アルミチップの侵入を防ぐために両面密閉ベアリングを採用し,使用寿命を改善します.
ヘインダサービス
契約機器で生産された製品については,ハンティアンは,機器の受領期間中に顧客の品質を特定し,テストするために協力します.
部品の倉庫を設置する
工場内サービス導入
定期的な無料 訪問 サービス
完成した"ターンキー"プロジェクト (プロセス,管理,保守,訓練,生産)
3階層の維持システムを設置する
無料のソフトウェアアップグレードサービス
初期建設計画提案
特許証明書も取得しました
