商品の詳細:
お支払配送条件:
|
| モデル: | HL - 6BNC | 本管はモーターを見た: | 15kw |
|---|---|---|---|
| Strustは直径を見た: | Ø460mm | 先発の速度: | 速く9つのm/分 |
| 自動フィード モーター: | AC 2KW | 後部速度: | 速く17のm/分 |
| 空気圧: | ≥5.0 kg/cm2 | 工作機械の形（長さの×の幅の×の高さ）: | 4700mmの× 5890mmの× 1970mm |
| ハイライト: | 切断アルミの自動製の切割機,ハインダ自動割れ機,プラスチックのプレート cncパネル ソーマシン |
||

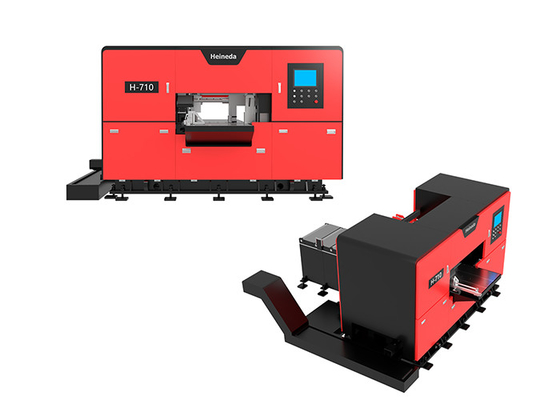

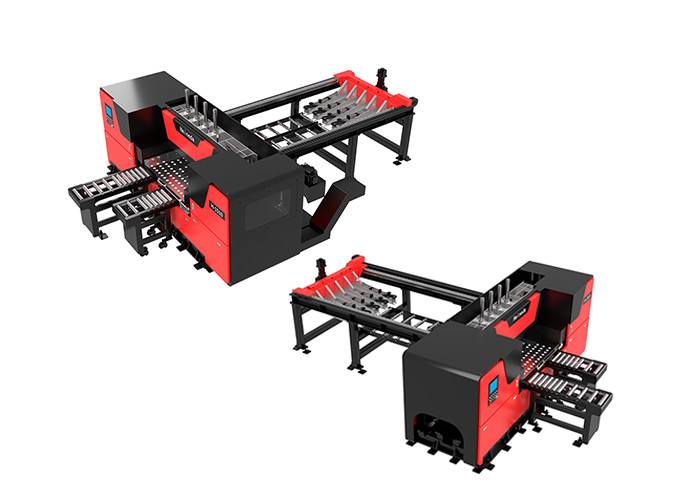

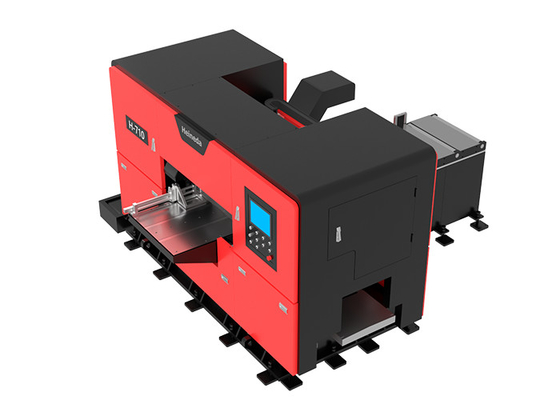

HL - 6BNC自動アルミニウム版の鋸引き機械は銅版を切ることができる
記述
1. 工作機械の概要
機械名前:自動アルミニウム版の鋸引き機械
モデル:HL-6BNCの自動アルミニウム版の鋸引き機械
▲HLはHeinedaのアルミニウム版の鋸引き機械のモデルを表す。
▲6つはアルミニウム鋸の打抜き機、6のサイズを鋸で挽くことができる1600のmm表す。
▲Bはこのモデルの頭部を表す。
▲NCはこの単位をであるフル オート モデル表す。
機械の鋸で挽く部分は高い鋸で挽く効率、最高速度、省エネ、鋸、狭いところ、等がある円の鋸歯として使用される。厚さの範囲のアルミニウム版の主要な鋸はさまざまなアルミニウム版の版および形成された萌芽期の鋸のために特に適している。切りなさい。
この装置は銅版、合成の版、プラスチック版、等の鋸で挽くことのためにまた適している。
（1）この機械は次の主要コンポーネントで構成される
a. 装置の主体C。全面的なひだが付くシステムE.電気システム
b. 仕事台D.自動供給装置F.冷却装置
（2）。主要なコンポーネントの構造および他
a. 装置の主体
装置の主体は4部から成っている:本体、持ち上げられたメカニズム、頭部の歩くメカニズム、メカニズムを締め金で止める鋸歯。
（i）ホスト
本体は焼きなましの後で表面が平らであるようにはんだ付けされる、主要な表面の表面は機械で造られる溶接プロセスを採用し。
（ii）は持ち上げることができる
頭部の頭部の持ち上がることは油圧装置の平行二重スライドの柵および滑らかな持ち上がる頭部によって異なった厚さの鋸で挽く必要性を満たすように設計されている。
（iii）機械ヘッド メカニズム
ヘッド移動のメカニズム、ギヤ棚ドライブによって運転されるフレキソ印刷 モーターはおよび左右に平行二重スライドの柵の設計を結合し、効果的に頭部の移動慣性を、巨大な動きの滑らかさを改善するために減らし、そして効果的に動きの転位の動揺を最もよい切口のまっすぐな精密減らす。旅行の最高速度は9つのm/分に達し退去は17のm/min.に達することができる。
（iv）は鋸歯をメカニズムを締め金で止めることを
二重フランジはナットと共に使用され、ナットをきつく締めるためにナットは締める便利、速い鋸歯をきつく締められる。
b. 工作台
仕事台はオペレータがシートを動かして容易であるためにシートのシートを救うホスト フレームワークに、一致させるように設計されている。
C.全面的なひだが付くシステム
自転車圧力によって、全面的な圧電気カバー形態は作動する、空気圧は上部の出版物に置かれる、アルミニウム シート材料はテーブルにひだが付くことを保障している間、小さいシートが結ばれる、小さいシートは取られる、置かれ。
d. 自動供給装置
自動供給装置は使用され、供給は正確、便利である。バルク シートが見たら、タッチ画面の入力、それに相当するデータが切れて必要ではない限りナイフはオペレータによって見た。
e. 電気システム
電気システムは独立力箱スイッチによって設計され、電源は共通の産業三相電気供給であり、電圧は380Vである。理解すること容易な電気箱の独立したボタン。切れた場合、ただボタン スイッチを始めるために卓上およびキーに材料を置く必要がある。ボタン スイッチが作動した後、出版物カバーは押し下げられ、主要な鋸モーターは鋸歯の高速回転を運転する、鋸歯は自動的に上流であり、旅行位置の後で、頭部は材料に切られる。全体の切断材料プロセス端が、本管モーター停止を見たときに、鋸歯は底に自動的におろし、頭部は対応するワークステーションによって置かれる固定小数点に自動的に戻る。
f. 冷却装置
それは冷却装置によって野菜カット オイル、省エネおよび環境に優しい、強制オイル、および冷却するオイルの霧冷却効果を使用する。
2. 主要な技術仕様および変数
技術仕様および変数
| モデル | HL-6BNC | |
| 切断長さ | 2600mm | |
| 鋸で挽く能力 | 穀物幅 | 1600mm |
| 最高の切断高さ | 120mm | |
| 最高は鋸歯の露出された高さを | 125mm | |
| 本管はモーターを見た | 15kw | |
主要なショッピング・リスト
| 通し番号 | 名前 | 起源 |
| 1 | サーボ モーター | 日本松下電器産業 |
| 2 | HMI | Siemens |
| 3 | PLC | Omron |
| 4 | 減力剤 | 台湾の都市国家 |
| 5 | モーター | 大同市 |
| 6 | 電装品 | シュナイダー |
頻度供給範囲および文書データ配達
| 鋸のホスト | 1セット | |
| 押す装置 | 空気 | |
| 送り装置 | 1セット | |
| 地上ねじおよびパッド | 1セット | |
| 予備品 | バッチ（箱を見なさい） | |
| 現地の取付け | 持ち上げ装置および普通工具の製造者の指導取付け、助ける必要性を提供する必要がありなさい | |
| 現地のダバッギング | 製造者の指導 | |
| 現地の訓練 | 製造者は装置操作、電気主義、等の必要な維持の技術教育を担当する | |
| 現地の受諾 | 党は両方とも責任がある | |
| 技術的なデータ（装置との配達） | 証明書 | 1枚のコピー |
| 利用者マニュアル | 1枚のコピー | |
| パッキング リスト | 1枚のコピー | |
FAQ
Q:製造業者であるか。
:はい、私達に私達の自身の工場があり、競争価格で直売を約束する。私達の工場をいつでも訪問する歓迎。
Q:私は私の自身の条件に従って機械を得てもいいか。
:Sure.WeはOEMおよびODMを受け入れる。
Q:これ私がこの種類の機械を使用する時最初に、であるそれは容易作動するあるか。
:ガイドのビデオがある機械を使用する方法を示し、英国の取扱説明書が機械とのあなたに送る。まだあったら機械をよく使用できるまで質問を、私達提供するあなたに自由なprofessinalガイドを持ちなさい。
あなたが必要とする機械を見つけなかったら、私達に連絡することをも躊躇してはいけない。私達は最もよい提案を与えるために最もよくする。
