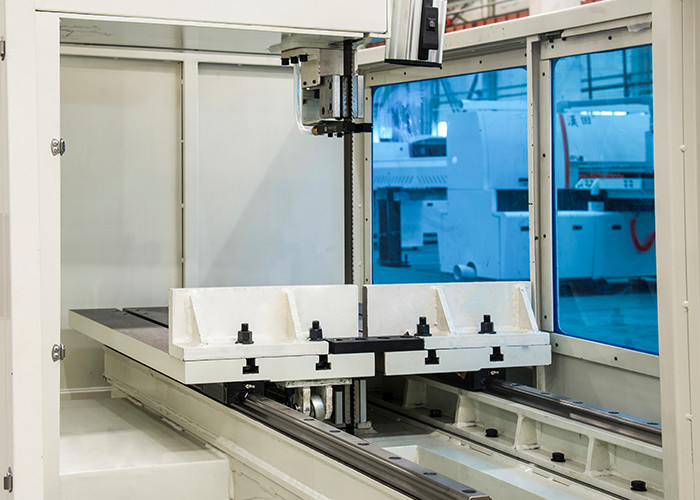

さまざまなプロフィールを鋸で挽くために適した高速400mmの垂直金属の帯鋸

VH500高速垂直バンドソーイングマシンは、さまざまなプロファイルのソーイングに適しています

設備概要

最大切断高さΦ400mm;
最大ソーイング幅 500mm;
最大鋸引きのど深さは 580mm です。
作業台の範囲内でクランプを追加すれば、斜め切断も可能です。
モデル: VH500 高速縦型バンドソー
▲VHはハイネダ社の縦型帯鋸盤モデルの略。
▲ 500 はソーイングマシンのソーイング能力を表します

ハイネダサービス
契約設備によって製造された製品については、ハイネダは顧客と協力して、設備の受け入れ期間中に設備の品質を特定およびテストします。
部品倉庫開設。
工場内サービス紹介
定期無料再訪問サービス
完全なターンキー プロジェクト (プロセス、管理、メンテナンス、トレーニング、生産)
3段階のメンテナンス体制を確立。
無料のソフトウェア アップグレード サービス。
仮設工事プラ​​ンのご提案。

機器のレンダリング

主な技術的パラメータ

装備構成と特徴

帯鋸は、主に、鋸フレーム、ベース、鋸車、伝動部、鋸ベルト案内輪群、廃棄物コンベア、油圧システム、電気制御システムから構成されています。

縦型バンドソー VH500 主要部品説明
帯鋸は、主に鋸フレーム、鋸車、伝動部、鋸ベルト案内輪群、廃棄物コンベア、油圧システム、電気制御システムから構成されています。

ノコギリ部分は7075T6張り出しアルミ板を硬質アルマイト処理。処理後、動的バランスによって修正され、優れた性能、高い機械的特性を備え、高速および高引張荷重に耐えることができます。

トランスミッション部分はTECO周波数変換モーターによって駆動され、アクティブプーリーを駆動して回転させ、ソーベルトを高速で駆動します。鋸ベルトの速度は、モーターの出力回転数を制御する周波数変換器によって調整され、デジタル メーターで表示されます。

鋸ベルトホイールセットのベアリングと主要部品のベアリングはすべてNSK製です。

走行スイッチでテンション異常を検知し、異常時は自動停止します。パッシブホイールは電磁ブレーキを採用。異常発生時には安定した圧力がブレーキディスクに作用し、鋸車の回転を制御します。

油圧部分は独立したポンプステーションを採用し、集中電磁弁によって制御されます。電磁弁はすべて台湾製です。ホース接続が必要な部分を除き、すべて鋼管で接続することで圧力損失を効果的に低減しています。

ソーイングマシンの伝達メカニズムは、振動を最小限に抑え、ソーベルトが簡単に壊れないようにするために、正確にバランスを取り、修正されています。
鋸バンドのガイド部分はクランプローラーを採用し、1セットは上部に、もう1セットは合金鋼でできており、表面窒化処理後に精密研磨され、高精度で耐摩耗性に優れています。
廃棄物コンベアの駆動ローラーは、通常の使用中に破損しないように中実のシャフトで設計されています。ローラーベアリングは両面シールベアリングを採用し、アルミチップの侵入を防ぎ、耐用年数を向上させます。

多数の特許証明書を取得
