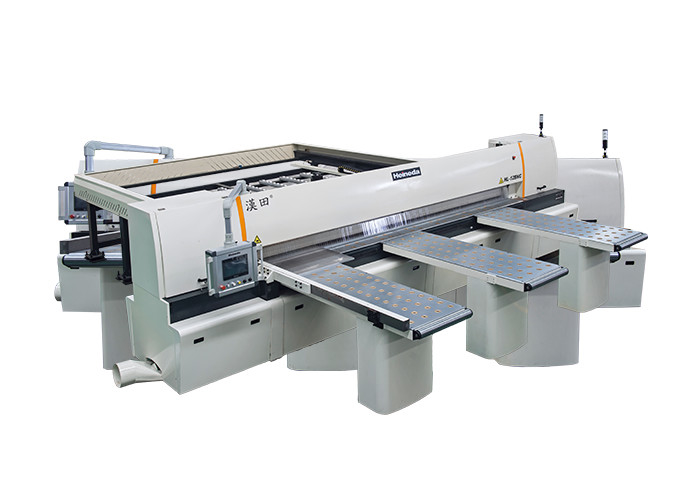

プラスチック板を鋸で挽くための3800mmの幅CNCのパネルの打抜き機

CNCの精密板回状はプラスチック板および他の板を鋸で挽くことについては機械を見た

記述

機械類フレームワークは重いのに装置が安定した操作を楽しむように-義務の構造ある。
鋸で挽く基礎は側面懸濁液の構造にある;gのlide装置は二重と-列のローラーのタイプまっすぐなスライドの柵整理される。

鋸引きの基礎の移動で、粉砕ギヤ、棚およびサーボ モーターは鋸で挽く速度のguaranteetheの両立性に整理される。

押す材料のフードは全体の設計に材料が鋸引きで滑らないようにある。吸引の管は予約である;大きい国の集じん器は整理される。

fioatingローラーを除いて材料の傷を避けるために、働くプラットホームの他の内容はすべてクロムめっきにされた鋼板から成っている。

利点

1. このタイプの円の鋸に高い安全があり、十分に封じられた状態で一般にはたらく。それは自動的に停止でき、死傷者および装置の損失を避けることができる欠陥がいつあるか驚かすために、および同時に、処理の効率は非常に高い。
2. 制御精度は高い、切断速度は速い、フル オートの円の鋸のセントラル・オペレーションは自動的に完了し、スタッフは短い訓練の後でそれを使用できPLC （CNCプログラムか他の特別な知識は必要とならない）によって制御される。

モデル

HL-12BNCコンピュータ アルミニウム版の鋸引き機械

▲HLはHeinedaのアルミニウム版の鋸引き機械のモデルを表す。

▲12はアルミニウム版の鋸引き機械、12のサイズを鋸で挽かれた3800 mmである場合もある表す。

▲BNCはフル オート モデルのためのこのアルミニウム版の鋸引き機械を表す。

技術仕様および変数

機械特徴

▲接触式操作スクリーン:

1. 接触10インチ操作スクリーン。

2. また、仕事台の多数セットは置くことができる引渡しのために便利である。

3. ガイドの入力機能。

4. 欠陥の自己検出機能。

▲仕事クリップ座席:

1. 仕事クランプのtwo-sideベッドの柵は溶接の鋼鉄の梁で構成され、堅いクロム柵および反対側および磁気定規をめっきすることが二重比率の精密な程度に達する間、ギヤおよびいかだドライブはギヤおよび歯の列ドライブとめっきされる。減少によっておよび毎日のサーボ モーター精密2つのkWおよび置く速いドライブ最高速度は1分あたり6メートルに達する。

▲圧力ビーム構造:

1. 一致する必要な圧力ビーム構造、ギヤ ストリップおよびシリンダーを採用し均一に転がりビームを運転すれば、圧力は切られた中心ラインの両側で均一に配られ、出版物を避けるためにストリップは圧力ビームの底に取付けられていて損なわれた仕事の表面を押し、精密切断の質を保障する。

▲見た:

1. 甲革を採用し、効果的に鋸で挽く動きの連結を減らし、巨大な動きの滑らかさを高め、最もよい切れ目正確さを達成するために効果的に動きの転位の動揺を減らすように平行線形スライドの柵を、下げなさい。

2. 本管はモーター20HP （15のkW）を、巨大なスクーター使用し速度減力剤および精密ギヤ歯の列ドライブ、オイル シリンダーが付いている主要な鋸が付いている2HP （1.5 kW）可変的な頻度モーターを見、従って鋸はより強力であり、トラックが見た従来の鎖ドライブ、圧縮、等を発生した避ける。

3. 鋸で挽くことは位置を切って設定を編集するプログラム幅から収穫し始めることができる。

4. 正方形タンク接合箇所は鋸引きの下で気分にさせられ、塵タンクを保障するために切口の端に互いを覆うフィルムの双方が伸びる、達する最も高い塵に集合的な効果ある。

5. 鋸で挽く打撃の切口は切断の時に分、背部は1分あたり7メートルに達し、仕事の高さはパネルのノブによって調節されない、および切断の速度ごとの6メートルまで変えることができる。ユーザーは彼らの自身の性質と別の彼らの好みの条件を調節できる。

▲メイン テーブル:

主要なワークシートはまた浮遊テーブルである。銅の空気ドラムはコロイド クロムめっきのパネルで気分にさせられる。耐久性が高められるとき、労働者の仕事の効率はまた改善される。

▲交差の爪:

1. 仕事クリップ標準的な構成の数:12のサポート クリップ。

2. 各込み合いはレバー方法のシリンダーが装備され、働く目的引っ張られるとき、仕事材料がシートを締め金で止めることが保障することは可能である。

▲ちり止め

部分的なちり止めの部分は効果的に塵の排出を禁じ、安全保護を達成できる透明なプラスチック シートを使用する。

▲電子制御箱構成:

1. すべての電子部品は台湾で購入される。

2. サーボ モーターおよびサーボ ドライブは日本の松下電器産業である。

3. インバーターは台湾の英国のWaritattenである。

4. 電子部品は塵の侵入を心配しないで冷却装置を、普及した電子部品のために、市場の取り替えを購入できるまったく必要としない規則的にきれいになる限り。

▲電源:

1. 電源は380V/50Hzの電圧との産業のための三相供給、である。

▲空気圧供給:

5への1.Use空気圧| 6つのkg/cm

▲挨りだらけ:

1. 製造者はスクレーパーのタンデム システムを提供し、鋸で挽く機械によって破片を保障するために同時に取付けられている。

2. ▲標準的な装置:

1. Soldenは鋸歯を:炭化物は鋸歯（アルミニウム版スペシャル）を。

2. Workclip:12。

3. 浮遊原料:1520mm x 500mm x 3。

4. 道具箱は用具を1グループ含んでいる。

5. 主要な鋸モーターは機械で整理される。

床を占めること
