380V 3段階50Hzの鋼鉄切断縦の帯鋸の喉の深さ580mm

VH600縦型バンドソーの最大切り込み深さは580mm

設備概要
モデル: VH600 高速縦型バンドソー
▲VHはハイネダ社の縦型帯鋸盤モデルの略。
▲ 600 はソーイングマシンのソーイング能力を表します
最大切断高さΦ400mm;
最大ソーイング幅 600mm;
最大鋸引きのど深さは 580mm です。
作業台の範囲内でクランプを追加すれば、斜め切断も可能です。

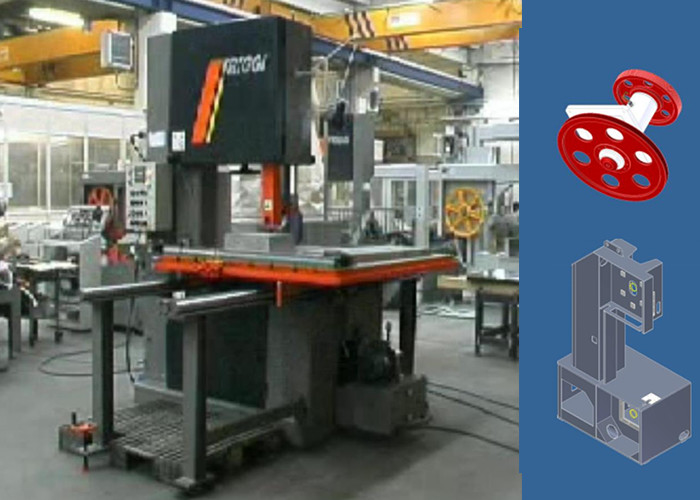

機器のレンダリング

主な技術的パラメータ

装備構成と特徴

帯鋸は、主に、鋸フレーム、ベース、鋸車、伝動部、鋸ベルト案内輪群、廃棄物コンベア、油圧システム、電気制御システムから構成されています。

縦型バンドソー VH600 主要部品説明
帯鋸は、主に鋸フレーム、鋸車、伝動部、鋸ベルト案内輪群、廃棄物コンベア、油圧システム、電気制御システムから構成されています。

ノコギリ部分は7075T6張り出しアルミ板を硬質アルマイト処理。処理後、動的バランスによって修正され、優れた性能、高い機械的特性を備え、高速および高引張荷重に耐えることができます。

トランスミッション部分はTECO周波数変換モーターによって駆動され、アクティブプーリーを駆動して回転させ、ソーベルトを高速で駆動します。鋸ベルトの速度は、モーターの出力回転数を制御する周波数変換器によって調整され、デジタル メーターで表示されます。

鋸ベルトホイールセットのベアリングと主要部品のベアリングはすべてNSK製です。

走行スイッチでテンション異常を検知し、異常時は自動停止します。パッシブホイールは電磁ブレーキを採用。異常発生時には安定した圧力がブレーキディスクに作用し、鋸車の回転を制御します。

油圧部分は独立したポンプステーションを採用し、集中電磁弁によって制御されます。電磁弁はすべて台湾製です。ホース接続が必要な部分を除き、すべて鋼管で接続することで圧力損失を効果的に低減しています。

ソーイングマシンの伝達メカニズムは、振動を最小限に抑え、ソーベルトが簡単に壊れないようにするために、正確にバランスを取り、修正されています。
鋸バンドのガイド部分はクランプローラーを採用し、1セットは上部に、もう1セットは合金鋼でできており、表面窒化処理後に精密研磨され、高精度で耐摩耗性に優れています。
廃棄物コンベアの駆動ローラーは、通常の使用中に破損しないように中実のシャフトで設計されています。ローラーベアリングは両面シールベアリングを採用し、アルミチップの侵入を防ぎ、耐用年数を向上させます。

ハイネダサービス
契約設備によって生産された製品については、Hantian は顧客と協力して、設備の受け入れ期間中に設備の品質を特定およびテストします。
部品倉庫開設。
工場内サービス紹介
定期無料再訪問サービス
完全なターンキー プロジェクト (プロセス、管理、メンテナンス、トレーニング、生産)
3段階のメンテナンス体制を確立。
無料のソフトウェア アップグレード サービス。
仮設工事プラ​​ンのご提案。

設備全体の電気、ガス、油圧要件

電気部品
電装品ブランド 5
電子制御コンポーネント: オムロンまたはシュナイダー
電気設備の要件
(1) ライン全体の制御に接続するための予備の通信インターフェイス。
(2) すべての非固定回線には柔軟な設計が必要です。
(3) クイック チェンジ用の機械部品の電気接続は、プラグ可能であること。
(4) 配線はトランキング内で束ねてください。
(5) ワイヤは、損傷を避けるために完全に保護する必要があります。
(6) スターターとワイヤーはプラグの形で接続する必要があります。

制御システム要件
(1) 少なくとも手動操作モードと自動操作モードを備えていること。
(2) 機器自体の衝突を避けるために、可動部分を互いに保護する必要があります。
(3) 設備の故障は文字で表示する。
(4) 操作機器には操作盤が必要です。
(5) ユーザーインターフェースはテキストで表示されます。
(6) 操作モードは、キー操作スイッチで調整する必要があります。
(7) 製品テストサイクルまたは装置サイクルは、プログラムによって調整可能であり、装置オペレーターによって確認されます。

空気経路の要件
エア システム コンポーネントのブランド要件
台湾ヤデ道路コンポーネント
エアシステムの設置要件
(1) クイックチェンジを実現する機械部品の空気圧部品間の接続は、プラガブルである必要があります。
(2) パイプラインは、パイプ溝に束ねて配置する必要があります。
(3) ガスパイプラインは、損傷を避けるために完全に保護する必要があります。
(4) エアバルブは制御盤内には配置できず、アクセスしやすい位置に配置する必要があります。
(5) 設置後の空気経路に漏れがないこと。
(6) 4.5bar の空気供給しかない場合でも、空気圧システムはすべての機能を実現する必要があります。

油圧システム圧力
油圧システムの設置要件
(1) クイックチェンジを実現する機械部品の油圧コネクタには、クイックコネクタを装備する必要があります。金型交換プロセス中は、油圧パイプを減圧する必要があります。
(2) 油圧ホースは、活動中に摩擦が起こらないように設計されています。これが避けられない場合は、油圧ホースに適切な保護手段を講じる必要があります。
(3) 油圧システムのパイプライン部分が漏れないこと。
(4) 油圧ホースに損傷を与えないようにしてください。
(5) 油圧バルブは電気制御キャビネット内に配置できず、簡単にアクセスできる位置に配置する必要があります。
（6）油圧ステーションには、油圧原理に従って、オイルレベルインジケーター、フィルター、インジケーター、および圧力計を装備する必要があります。さらに、リソースを節約するために、シャットダウン中に油圧システムをシャットダウンするシャットオフ装置が必要です。油量不足時の自動停止機能付き。
(7) 油温冷却機能の提供

よくある質問

Q: あなたはメーカーですか?
A：はい、私たちは自社工場を持っており、競争力のある価格で直接販売を約束します.いつでも私たちの工場を訪問することを歓迎します。

Q: 自分の要件に合わせてマシンを入手できますか?
A: 確かに。私たちは OEM と ODM を受け入れます。

Q：初めて使うのですが、操作は簡単ですか？
A: マシンの使用方法を示すガイド ビデオと、マシンと一緒に送信される英語の説明書があります。それでもご不明な点がございましたら、機械を上手に使用できるようになるまで、無料の専門ガイドを提供いたします。

必要なマシンが見つからない場合も、お気軽にお問い合わせください。最善のご提案をさせていただきます。
